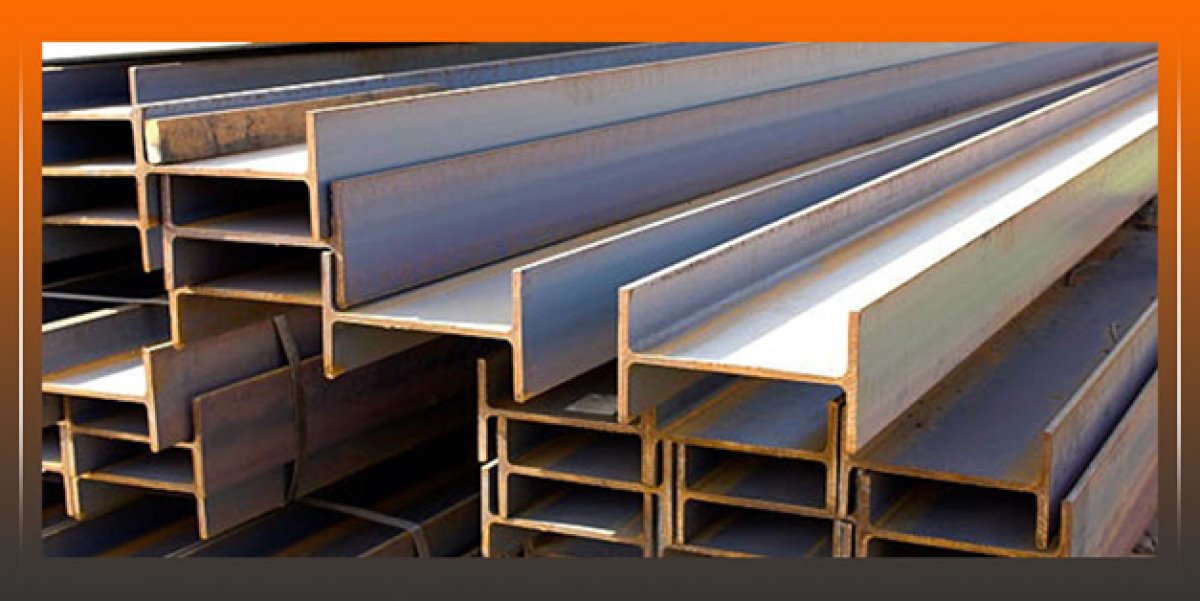

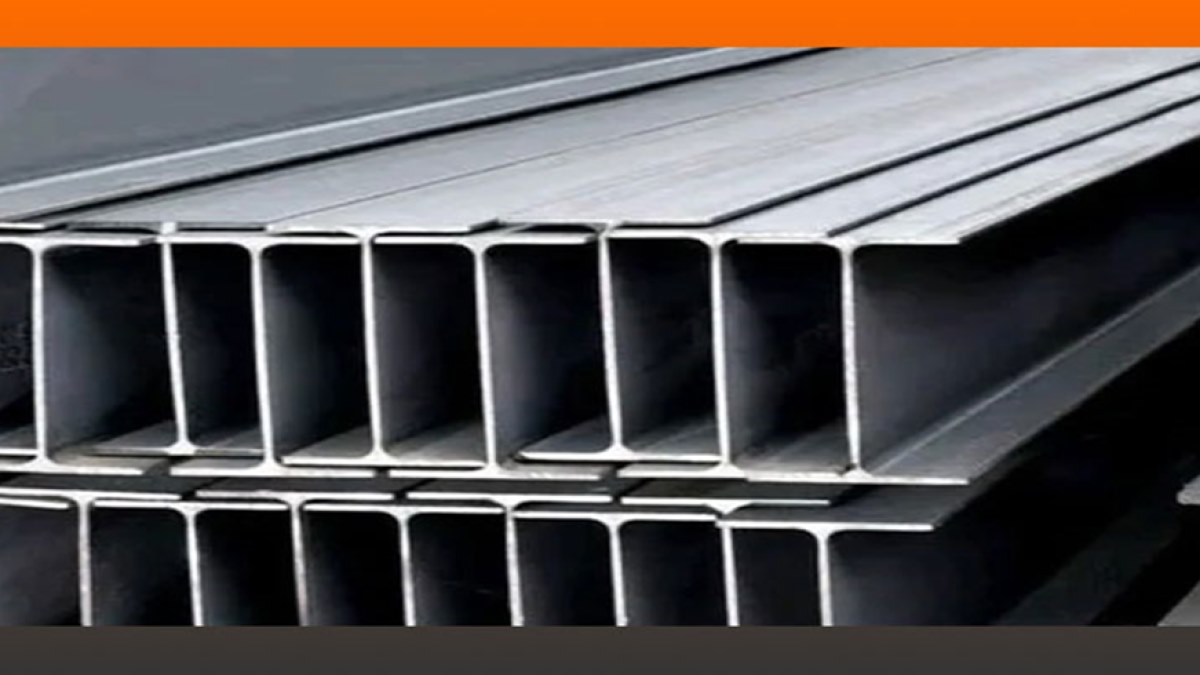

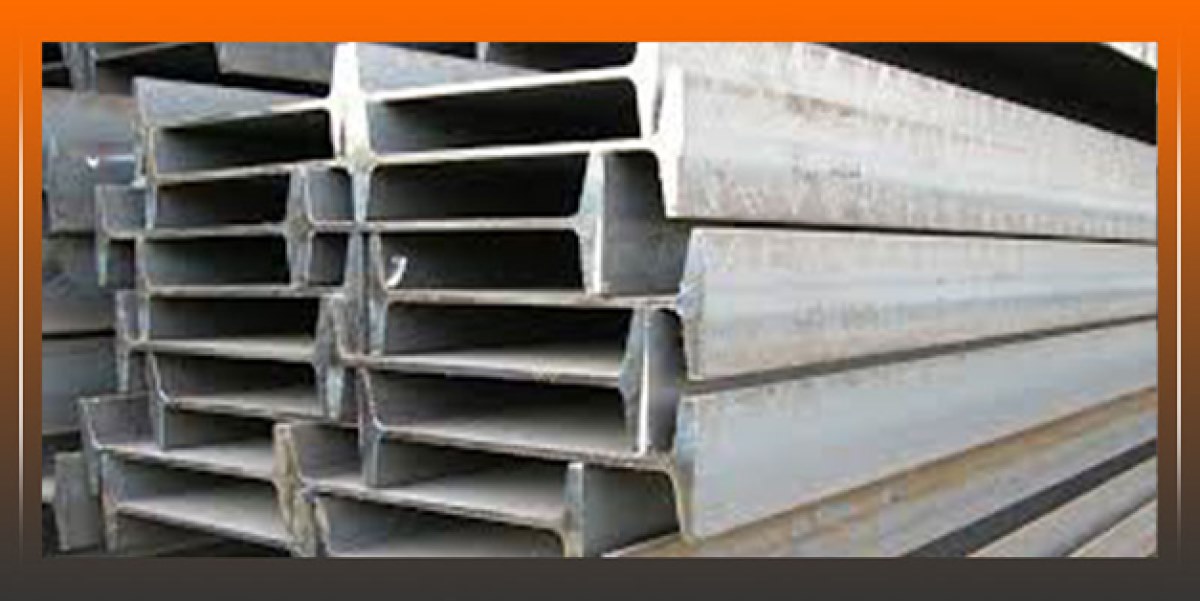

در ساخت وسازهای مدرن، تیرآهن یکی از اجزای حیاتی سازه محسوب می شود. این پروفیل فولادی وظیفه تحمل نیروهای خمشی و انتقال بار از سقف و طبقات به ستون ها را بر عهده دارد. تیرآهن ها بسته به نوع مقطع، استاندارد تولید و ترکیب فولاد، در وزن ها و مقاومت های متفاوتی ساخته می شوند. آگاهی از وزن دقیق هر تیرآهن نه تنها برای محاسبات سازه ای و کنترل بار مرده اهمیت دارد، بلکه بر انتخاب جرثقیل مناسب، هزینه حمل ونقل و نحوه اتصال در پروژه تأثیر مستقیم می گذارد.
به عنوان مثال، اطلاع از قیمت تیرآهن ماهان برای تصمیم گیری اقتصادی پروژه اهمیت ویژه ای دارد، زیرا قیمت نهایی به وزن مقطع وابسته است. مهندسان عمران برای طراحی دقیق، از ابزارهایی مانند نرم افزارهای تحلیل سازه و مدل سازی سه بعدی استفاده می کنند که در آن وزن تیرآهن به عنوان پارامتری کلیدی وارد می شود. از سوی دیگر، بهره گیری از جدول وزن تیرآهن به مهندسان کمک می کند تا بدون نیاز به محاسبات دستی، وزن هر متر تیرآهن را به صورت دقیق استخراج کنند و بر اساس آن، وزن کل سازه را تخمین بزنند.
در پروژه های بزرگ صنعتی، وزن تیرآهن در تعیین نوع فونداسیون، انتخاب سیستم سازه ای و حتی زمان بندی اجرا اثرگذار است. برای مثال، استفاده از تیرآهن های سبک تر در دهانه های بلند می تواند وزن مرده سازه را کاهش دهد و باعث صرفه جویی در فولاد مصرفی شود. این مقاله با رویکردی مهندسی و اجرایی به بررسی عوامل مؤثر بر وزن تیرآهن، روش های محاسبه، کاربرد جدول اشتال و نکات انتخاب بهینه مقاطع فولادی می پردازد تا مهندسان عمران و فعالان صنعت ساختمان بتوانند تصمیم های آگاهانه و اقتصادی تری اتخاذ کنند.
اهمیت دانستن وزن تیرآهن
وزن تیرآهن تأثیر مستقیم بر ایمنی، هزینه و عملکرد سازه دارد. هرچه وزن مقطع بیشتر باشد، ظرفیت باربری آن افزایش یافته اما در عوض هزینه ساخت و اجرای سازه نیز بالا می رود. دانستن وزن دقیق تیرآهن به مهندسان کمک می کند تا بار مرده سازه را با دقت محاسبه کنند و در طراحی فونداسیون، ستون ها و اتصالات فولادی تصمیمات درستی بگیرند.
به عنوان مثال، در طراحی ساختمان های بلندمرتبه، محاسبه وزن تیرآهن های استفاده شده در طبقات بالا اهمیت ویژه ای دارد. اگر تیرآهن بیش از حد سنگین انتخاب شود، بار اضافی به فونداسیون منتقل شده و ممکن است موجب افزایش ابعاد پی یا مصرف بتن بیشتر شود. از سوی دیگر، استفاده از تیرآهن سبک تر از حد مجاز می تواند منجر به خمش یا تغییرشکل بیش از اندازه در اعضای سازه شود. بنابراین، مهندسان عمران معمولاً با توجه به بار طراحی و دهانه های موجود، وزن تیرآهن مناسب را بر اساس جدول اشتال تعیین می کنند.
در مثال عملی، در یک سازه فولادی با دهانه ۶ متری، اگر تیرآهن IPE20 استفاده شود، بار مرده به ازای هر متر طول حدود ۲۰.۵۵ کیلوگرم خواهد بود. حال اگر تعداد تیرها در هر طبقه ۱۰ عدد باشد، وزن کلی تیرهای سقف حدود ۲۴۶۶ کیلوگرم می شود. این مقدار در محاسبه بار کلی طبقات لحاظ شده و به طراح اجازه می دهد ابعاد ستون ها را با دقت تنظیم کند. همچنین با دانستن وزن دقیق تیرآهن، پیمانکار می تواند در تخمین هزینه مصالح، زمان حمل ونقل و نحوه بارگیری تصمیمات دقیق تری اتخاذ کند. از نظر اقتصادی نیز وزن هر شاخه تیرآهن نقش تعیین کننده ای در محاسبه قیمت کل پروژه دارد؛ زیرا قیمت مقاطع فولادی بر حسب کیلوگرم محاسبه می شود.
برای مثال، آگاهی از قیمت تیرآهن آریان فولاد به مهندسان کمک می کند تا با مقایسه قیمت برندهای مختلف، انتخاب بهینه تری داشته باشند. همچنین در زمان حمل ونقل و انبارداری، دانستن وزن دقیق هر شاخه از بروز خسارت یا خطرات ناشی از بار اضافی جلوگیری می کند. این اطلاعات در پروژه های عمرانی واقعی نه تنها به ایمنی سازه، بلکه به صرفه جویی در هزینه ها و افزایش بهره وری کمک می کند.
عوامل مؤثر بر وزن تیرآهن
وزن تیرآهن تابع چند عامل کلیدی است که هرکدام به طور مستقیم بر عملکرد، هزینه و ایمنی سازه تأثیر می گذارند. در ادامه هر عامل با توضیح فنی و مثال اجرایی از پروژه های عمرانی بررسی می شود:
ابعاد مقطع: افزایش ارتفاع جان و ضخامت بال باعث افزایش وزن می شود. به عنوان نمونه، در پروژه ساخت سوله صنعتی در اصفهان، جایگزینی تیرآهن IPE18 با IPE22 باعث افزایش وزن واحد طول از ۱۸.۸ به ۲۴.۳ کیلوگرم شد که منجر به افزایش بار مرده و نیاز به فونداسیون عمیق تر گردید.
استاندارد تولید: تیرآهن ها بر اساس استانداردهای IPE،IPB (هاش سبک و سنگین) و INP ساخته می شوند. مثلاً تیرآهن IPB سنگین با بال پهن تر، وزن بیشتری دارد اما مقاومت خمشی بالاتری ایجاد می کند. در برج سازی ها معمولاً از IPB برای ستون ها استفاده می شود تا پایداری جانبی افزایش یابد.
ترکیب شیمیایی فولاد: وجود عناصر آلیاژی مانند منگنز و سیلیسیم، چگالی را تغییر می دهد. در پروژه های صنعتی که نیاز به مقاومت در برابر خوردگی است، از فولادهای آلیاژی استفاده می شود که معمولاً وزن بیشتری نسبت به فولاد معمولی دارند.
طول شاخه: طول استاندارد ۱۲ متر است اما در پروژه هایی با دهانه های خاص، شاخه های بلندتر سفارش داده می شود. به عنوان مثال، در پل های فولادی شهری، تیرآهن های ۱۵ متری استفاده می شوند که وزن هر شاخه را تا ۲۵٪ افزایش می دهد.
کیفیت نورد و دقت ابعادی: در برخی کارخانه ها، تفاوت جزئی در فرآیند نورد می تواند باعث اختلاف ۲ تا ۳ درصدی وزن واقعی نسبت به مقدار اسمی شود. به همین دلیل، مهندسان اجرایی در زمان تحویل مصالح، وزن واقعی را اندازه گیری و با جدول اشتال تطبیق می دهند.
در مجموع، توجه به این عوامل در طراحی و خرید تیرآهن باعث افزایش دقت محاسبات، کاهش هزینه ها و بهبود عملکرد سازه می شود. به طور میانگین، اختلاف وزن واقعی با وزن استاندارد حدود ۲ تا ۳ درصد است که در محاسبات دقیق باید لحاظ شود.
روش محاسبه وزن تیرآهن
محاسبه وزن تیرآهن از اساسی ترین مراحل طراحی سازه های فولادی است، زیرا وزن مستقیم ترین نقش را در تعیین بار مرده سازه دارد. بار مرده شامل وزن خود سازه و اجزای ثابت آن مانند تیرها، ستون ها، سقف و کف می شود. در طراحی سازه، مهندسان عمران ابتدا وزن تیرآهن های مورد استفاده را به ازای هر متر طول محاسبه می کنند تا بتوانند بار مرده کل را به درستی در محاسبات وارد کنند. هر اشتباه جزئی در این مرحله می تواند موجب طراحی غیر اقتصادی یا حتی ناایمن شود.
برای درک بهتر ارتباط بین محاسبه وزن و طراحی بارهای مرده، فرض کنید در یک ساختمان اداری از تیرآهن IPE18 برای سقف استفاده می شود. وزن هر متر این تیرآهن برابر ۱۸.۸ کیلوگرم است. اگر هر سقف دارای ۱۵ تیر با طول متوسط ۶ متر باشد، وزن مرده ناشی از تیرآهن ها در یک طبقه حدود ۱,۶۹۲ کیلوگرم خواهد بود. این مقدار به بارهای دیگر سازه ای مانند وزن بتن سقف، دیوارها و کف اضافه شده و در طراحی فونداسیون لحاظ می شود. در صورتی که وزن تیرآهن به درستی محاسبه نشود، ممکن است ابعاد ستون یا پی کمتر از مقدار لازم طراحی شود و در طول بهره برداری منجر به نشست یا تغییرشکل گردد.
همچنین، وزن تیرآهن تأثیر مستقیمی بر انتخاب نوع اتصالات دارد. در سازه هایی با تیرآهن های سنگین تر، از ورق های تقویتی یا جوش های چند لایه استفاده می شود تا انتقال نیرو به طور کامل انجام گیرد. از طرف دیگر، در سازه های سبک تر، طراح می تواند از اتصالات پیچی یا مفصلی استفاده کند تا هزینه اجرا کاهش یابد. بنابراین، محاسبه دقیق وزن تیرآهن نه تنها به مهندسان در تخمین بارهای مرده کمک می کند، بلکه مبنای تصمیم گیری برای انتخاب نوع فونداسیون، ضخامت ستون ها، و نحوه اتصال اجزای فولادی است. این ارتباط تنگاتنگ بین وزن و طراحی سازه، دلیل اصلی توجه ویژه مهندسان عمران به روش های دقیق محاسبه وزن تیرآهن است.
استفاده از فرمول کلی محاسبه وزن تیرآهن
فرمول عمومی محاسبه وزن تیرآهن بر اساس چگالی فولاد و حجم مقطع تعریف می شود:
فرمول محاسبه وزن تیرآهن : وزن تیرآهن = چگالی فولاد × مساحت مقطع × طول تیرآهن
به عنوان مثال، اگر تیرآهن IPE20 مساحت مقطعی برابر با ۲۶٫۲ سانتی متر مربع داشته باشد، برای محاسبه وزن هر متر آن، عدد ۲۶٫۲ را در چگالی فولاد (۷۸۵۰ کیلوگرم بر مترمکعب) ضرب کرده و نتیجه را در واحد متر تبدیل می کنیم. در نتیجه وزن هر متر تیرآهن حدود ۲۰٫۵۵ کیلوگرم به دست می آید و اگر طول شاخه ۱۲ متر باشد، وزن کل آن تقریباً ۲۴۶ کیلوگرم خواهد بود. این روش ساده به مهندسان کمک می کند تا بدون نیاز به نرم افزار یا جدول اشتال، وزن تقریبی تیرآهن را برآورد کنند و در صورت نیاز، مقدار نهایی را با جدول استاندارد تطبیق دهند. در محاسبات دستی ممکن است خطاهای متعددی رخ دهد، از جمله:
اشتباه در تبدیل واحدها (مثلاً سانتی متر مربع به متر مربع)
استفاده از چگالی نادرست فولاد یا تقریب های غیر دقیق
خطا در اندازه گیری ابعاد جان و بال تیرآهن
گرد کردن مقادیر به عددهای تقریبی در طول یا ضخامت
برای جلوگیری از این خطاها، مهندسان حرفه ای از روش های زیر بهره می برند:
کنترل مجدد ابعاد مقطع با ابزار دقیق یا نرم افزار طراحی
استفاده از چگالی استاندارد فولاد (۷۸۵۰ kg/m³) بدون تقریب
محاسبه با دقت سه رقم اعشار در تبدیل واحدها
تطبیق نتایج محاسبه شده با داده های جدول اشتال برای اطمینان از صحت
به این ترتیب، خطاهای احتمالی کاهش یافته و وزن واقعی مقطع با دقت بالا برآورد می شود. در پروژه های صنعتی بزرگ، این دقت محاسباتی از بروز مشکلات جدی در طراحی بار مرده و اتصالات جلوگیری می کند و باعث افزایش ایمنی و صرفه جویی اقتصادی در مصرف فولاد می شود.
استفاده از جدول استاندارد وزن تیرآهن (جدول اشتال)
جدول اشتال یکی از منابع مرجع و حیاتی در مهندسی عمران است که برای محاسبه وزن و مشخصات هندسی مقاطع فولادی به کار می رود. مهندسان عمران با استفاده از این جدول می توانند بدون انجام محاسبات دستی سنگین، پارامترهایی مانند وزن هر متر تیرآهن، سطح مقطع، ممان اینرسی و شعاع ژیراسیون را استخراج کنند. نحوه خواندن جدول اشتال به این صورت است که در ستون های جدول، سایز تیرآهن (مثلاً IPE16 یا IPE20 درج شده و در ردیف های مقابل، مقادیر مشخصاتی همچون وزن هر متر، سطح مقطع (A)، ممان اینرسی (Ix, Iy) و شعاع ژیراسیون (rx, ry) نوشته شده است.
برای مثال، اگر در جدول مقابل نام IPE20 عدد ۲۰٫۵۵ کیلوگرم بر متر درج شده باشد، این مقدار بیانگر وزن واحد طول تیرآهن است. مهندسان با ضرب این عدد در طول شاخه (معمولاً ۱۲ متر)، وزن کل تیر را به دست می آورند. به این ترتیب، جدول اشتال ابزار اصلی برای برآورد وزن دقیق سازه و محاسبات بار مرده محسوب می شود.
تفاوت اصلی جدول اشتال با سایر استانداردها در منبع تدوین آن است. جدول اشتال مبتنی بر استاندارد DIN آلمان است، در حالی که برخی جداول دیگر بر اساس استانداردهای ASTM آمریکا یا BS انگلیس تنظیم شده اند. در جدول های اروپایی، ابعاد مقاطع دقیق تر و وزن ها بر اساس چگالی واقعی فولاد ۷۸۵۰ کیلوگرم بر مترمکعب محاسبه می شوند، در حالی که در برخی جداول داخلی یا غیررسمی ممکن است وزن ها با تقریب یا میانگین محاسبه شده باشند.
نکته کاربردی: در پروژه های بین المللی، مهندسان باید توجه کنند که اعداد ارائه شده در جدول اشتال ممکن است با جداول دیگر تفاوت های جزئی داشته باشد. برای جلوگیری از خطا در طراحی، همیشه باید نوع استاندارد مورد استفاده در نقشه ها مشخص شود.
جدول نمونه وزن تیرآهن بر اساس اشتال (در هر متر طول)
نوع تیرآهن
ارتفاع جان (mm)
وزن هر متر (kg/m)
وزن شاخه ۱۲ متری (kg)
کارخانه متداول
IPE 14
۱۴۰
۱۳٫۶
۱۶۳٫۲
ذوب آهن اصفهان
IPE 16
۱۶۰
۱۶٫۹
۲۰۲٫۸
ماهان
IPE 18
۱۸۰
۱۸٫۸
۲۲۵٫۶
فایکو
IPE 20
۲۰۰
۲۰٫۵۵
۲۴۶٫۶
آریان فولاد
IPE 22
۲۲۰
۲۴٫۳
۲۹۱٫۶
فایکو
IPE 24
۲۴۰
۲۶٫۷
۳۲۰٫۴
ذوب آهن
IPE 27
۲۷۰
۳۱٫۵
۳۷۸٫۰
ماهان
IPE 30
۳۰۰
۳۶٫۲
۴۳۴٫۴
آریان فولاد
مثال عددی مقایسه وزن تیرآهن انواع برندها
فرض کنید برای پروژه ای نیاز به ۵۰۰ متر تیرآهن IPE20 دارید. طبق جدول اشتال، وزن هر متر ۲۰.۵۵ کیلوگرم است؛ بنابراین وزن کل برابر است با ۱۰,۲۷۵ کیلوگرم. اگر نرخ پایه بازار ۳۲,۵۰۰ تومان/کیلو باشد، هزینه خرید حدود ۳۳۴ میلیون تومان می شود. حال سناریوهای بازار را بررسی کنیم: در دوره های اوج تقاضا (پایان سال مالی یا پس از جهش ارزی)، افزایش ۵٪ نرخ، هزینه را به ۳۵۰ میلیون تومان می رساند؛ در رکود فصلی (زمستان مناطق سردسیر) با کاهش ۴٪، رقم به ۳۲۰ میلیون تومان افت می کند. این نوسان مستقیم بر برنامه ریزی نقدینگی پروژه اثر می گذارد و باید در فهرست بها یا قرارداد EPC لحاظ شود.
تفاوت کیفیت نورد میان کارخانه ها نیز بر هزینه کل مالکیت (TCO) اثرگذار است. به عنوان نمونه، انحراف وزن واقعی از مقدار جدول تا ±۲٪ ممکن است رخ دهد. اگر شاخه ها ۲٪ کمتر از استاندارد باشند، هرچند در ظاهر مبلغ پرداختی کاهش می یابد، اما ممکن است در کنترل کیفی رد شوند یا نیاز به تقویت موضعی داشته باشند که هزینه نصب و تأخیر زمانی را بالا می برد. برعکس، اضافه وزن ۲٪ یعنی پرداخت هزینه بیشتر بدون افزایش معنی دار ظرفیت، که در تیراژ بالا به صرفه نیست.
لجستیک نیز تعیین کننده است: کرایه حمل معمولاً به صورت «هر تن-کیلومتر» محاسبه می شود. اگر فاصله کارخانه تا کارگاه ۳۰۰ کیلومتر و کرایه ۱,۴۰۰ تومان به ازای تن-کیلومتر باشد، هزینه حمل تقریبی سفارش فوق ۴٫۳ میلیون تومان خواهد شد. کیفیت بسته بندی و یکنواختی طول شاخه ها بر سرعت تخلیه، آسیب دیدگی لبه بال و پرت برش اثر دارد. در برآورد پرت، معمولاً ۱ تا ۲٪ برای برش و هم راستاسازی در نظر گرفته می شود. با فرض ۱٫۵٪ پرت، وزن مؤثر خرید به ۱۰,۴۳۰ کیلوگرم می رسد و هزینه کل حدود ۱۵۰ میلیون ریال افزایش می یابد. در نهایت، مقایسه حرفه ای باید هم زمان سه محور «قیمت روز»، «کیفیت نورد/انطباق با اشتال»، و «هزینه های جانبی حمل و پرت» را بسنجد تا انتخاب اقتصادی و فنی بهینه حاصل شود.
دانستن وزن دقیق هر تیرآهن، یکی از پایه های اصلی طراحی و اجرای سازه های فولادی است. وزن، نه تنها بر ظرفیت باربری و پایداری سازه تأثیر دارد، بلکه مستقیماً در هزینه تمام شده پروژه، انتخاب ماشین آلات حمل و حتی ایمنی کارگاه نقش ایفا می کند. استفاده از فرمول های محاسبه یا جدول وزن تیرآهن باعث افزایش دقت در طراحی و برآورد مالی می شود. همچنین مقایسه برندهای مختلف نظیر تیرآهن ماهان و آریان فولاد از منظر کیفیت نورد و وزن واقعی، به مهندسان کمک می کند انتخاب بهینه تری داشته باشند. در نهایت، توصیه می شود قبل از خرید مقاطع فولادی، وزن واقعی هر شاخه با مقادیر استاندارد کنترل شود تا ضمن اطمینان از کیفیت محصول، از هزینه های اضافی در حمل ونقل و اجرای سازه جلوگیری گردد. این دقت مهندسی، نشانه حرفه ای بودن تیم طراحی و اجرای پروژه است.
سوالات متداول
۱. وزن تیرآهن چگونه محاسبه می شود؟
وزن تیرآهن از طریق فرمول وزن = چگالی فولاد × مساحت مقطع × طول تیرآهن محاسبه می شود. همچنین می توان از جدول اشتال که وزن استاندارد هر سایز را نشان می دهد، استفاده کرد.
۲. تفاوت وزن تیرآهن های IPE، INP و IPB چیست؟
تیرآهن IPE دارای ضخامت بال یکنواخت است، INP در بال بیرونی نازک تر می شود و IPB (هاش) دارای بال پهن تر و سنگین تر است که معمولاً در ستون ها و مقاطع باربر اصلی کاربرد دارد.
۳. چرا وزن تیرآهن در برآورد هزینه پروژه اهمیت دارد؟
زیرا قیمت تیرآهن بر اساس کیلوگرم محاسبه می شود. حتی اختلاف چند کیلوگرمی در هر شاخه می تواند باعث تفاوت قابل توجه در هزینه کل پروژه شود.
۴. آیا وزن واقعی تیرآهن با مقدار درج شده در جدول اشتال یکسان است؟
خیر، معمولاً اختلافی در حدود ۲ تا ۳ درصد وجود دارد که ناشی از دقت نورد و ترکیب فولاد در کارخانه های مختلف است. این اختلاف باید در کنترل کیفیت لحاظ شود.
۵. چه کارخانه هایی تیرآهن استاندارد تولید می کنند؟
از برندهای معتبر داخلی می توان به ذوب آهن اصفهان، آریان فولاد، ماهان و فایکو اشاره کرد که تولیدات آن ها مطابق با استاندارد DIN و جدول اشتال است.
۶. آیا وزن تیرآهن در انتخاب فونداسیون تأثیر دارد؟
بله، وزن تیرآهن یکی از اجزای اصلی بار مرده سازه است و در طراحی ابعاد فونداسیون و انتخاب نوع پی تأثیر مستقیم دارد.
۷. چگونه می توان وزن تیرآهن را در محل پروژه اندازه گیری کرد؟
با استفاده از باسکول یا ترازوی صنعتی می توان وزن واقعی هر شاخه را سنجید و با جدول اشتال مقایسه کرد تا از انطباق با استاندارد اطمینان حاصل شود.
/
